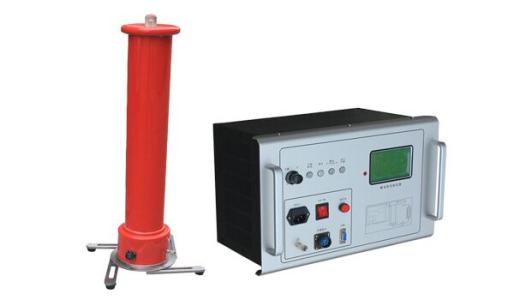

直流高压发生器

产品介绍：
直流高压发生器采用中频倍压电路，新型直流高压发生器应用PWM脉宽调制技术和大功率IGBT器件，根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压试验实现了高品质、便携式并能承受额定电压放电而不损坏。直流高压发生器具有多种保护功能，如：低压过流、低过压、高压过流、高压过压、零位保护、不接地保护等。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区别。直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。

功能特点
● 采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
● 采用电压负反馈，输出电压稳定度高，纹波系数小≤1%。
● 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2kV），电流误差±1个字。
● 升压电位器零起升压。
● 75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。
● 过压保护采用拔码设定，一目了然，误差±1%。
● 倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● 折叠式撑脚，直径面积大，稳定性能好。
● 一体化设计、高压拖地电缆引出，方便现场试验。
● 产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
技术参数

一体机

规格技术参数	40/3	60/2	60/3	60/5	80/2	100/2	120/2	120/5
额定电压（kV）	40	60	60	60	80	100	120	120
额定电流（mA）	3	2	3	5	2	2	2	5
额定功率（W）	120	120	180	300	160	200	240	600
机箱重量（kg）	7	2	2	4.5	2	3	3	4.5
倍压重量（kg）	一体	2.5	3	3.8	2.5	4	4	4.5
倍压高度（mm）	一体	400	400	500	400	500	500	500
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟 zui大充电电流为1.5倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用
工作方式	一次连续时间zui长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）zui适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	机箱倍压放置一个铝合金箱，整机一手可提

分体机

规格技术参数	200/2	200/5	250/3	300/2	300/5	400/3	400/5	其它等级
额定电压（kV）	200	200	250	300	300	400	400	500～1000kV等合同定做
额定电流（mA）	2	5	3	2	5	3	5
额定功率（W）	400	1000	750	600	1500	1200	2000
机箱重量（kg）	4.5	4.5	4.5	5.5	5.5	5.5	5.8
倍压重量（kg）	7.9	8.3	9	11	11.5	38	45
倍压高度（mm）	965	965	1030	1250	1250	1900	1900
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟 zui大充电电流为1.5倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用
工作方式	一次连续时间zui长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）zui适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	控制箱小，方便现场
