	三倍频发生器-扬州达瑞点击次数：1992 发布时间：2020-07-11 16:58:02 我要订购

描述

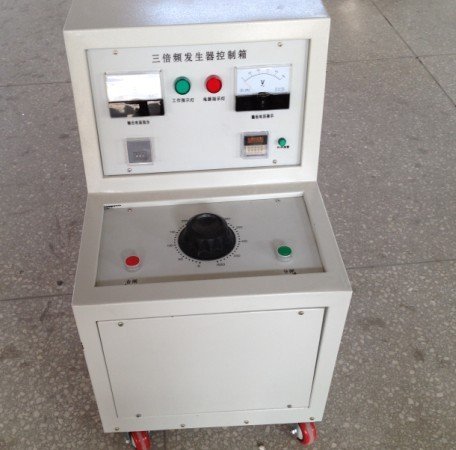

三倍频高压发生器

三倍频发生器用于电力变压器、电压互感器等被试品，除了要对全绝缘变压器的主绝缘进行外施工频高压试验外，而且还要对变压器的纵绝缘以及半绝缘变压器的主绝缘进行感应高压试验。根据试验标准要求，对电力变压器及电压互感器感应试验电压大致2-3倍工作相电压考虑。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度，从感应电势的关系式可以看出，为了施加大于额定电压的试验电压，而又不使铁芯饱和，可采用增加电源频率的办法，必须用大于倍频电源发生器。

详细介绍

产品简介
三倍频发生器用于电力变压器、电压互感器等被试品，除了要对全绝缘变压器的主绝缘进行外施工频高压试验外，而且还要对变压器的纵绝缘以及半绝缘变压器的主绝缘进行感应高压试验。根据试验标准要求，对电力变压器及电压互感器感应试验电压大致2-3倍工作相电压考虑。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度，从感应电势的关系式可以看出，为了施加大于额定电压的试验电压，而又不使铁芯饱和，可采用增加电源频率的办法，必须用大于倍频电源发生器。

使用条件
     1、工作电源：三相380V/50Hz
     2、环境温度：-25℃ - 55℃
     3、海拔高度：不超过4000米

技术参数
     1、工作电源：三相交流380V ±10％50Hz
     2、额定容量：3KVA-30KVA（根据用户选择）

型号规格	额定容量（KVA）	输入电压（V）	输入电流（A）	输出电压（V）	输出电流（A）	输出频率（Hz）	重量（kg）
5KVA/300V	5	380	7.6	300	16.7	150	28
5KVA/500V	5	380	7.6	500	10	150	28
10KVA/300V	10	380	15.2	300	33.3	150	45
10KVA/500V	10	380	15.2	500	20	150	45
15KVA/500V	15	380	22.8	500	30	150	60
20KVA/500V	20	380	30.4	500	40	150	75
30KVA/500V	30	380	45.6	500	60	150	95
50KVA/500V	50	380	76	500	100	150	135
