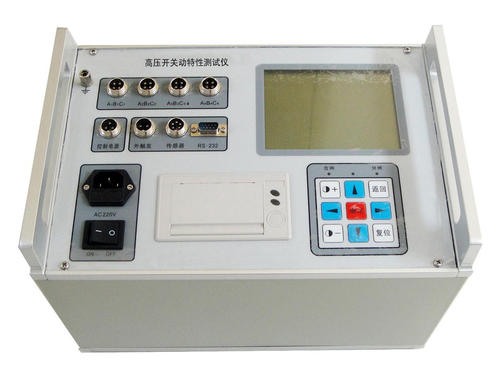

高压开关动特性测试仪-扬州达瑞

产品简介：
高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。 适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

注意事项：
1．初次使用时，请用手动调整开关，使采样尺下端（尺与采样杆连接处）在做分、合闸试验时，不至碰到光电取样块（必要时可锯断采样连接杆上端）。
2．如果液晶显示器出现字不清楚或屏幕背景太黑，请用小一字改锥调整面板下方的“背光调节"电位器，便可改善显示效果。
3．当机器出现死机时，请按“复位"键。
当打印机出现不正常打印时，请关机后约半分钟再开机
1．时间测量
同时可测量断口数：≤12个
测定过程整定时间：0～6秒
分辨率：0.1ms
2．开关开距、开关超行程、弹跳幅度测量
量程：<1000mm
分辨率：1mm
3．测量误差
时间测量误差：±1%
行程测量误差：±1%.
4．速度测量范围：0～20m/s
5．内置电源
输出电压：20V～230V 误差：1%
6．工作条件
工作电压：AC220V±10%
频率：50Hz
功耗：≤60w
使用环境温度：0～40°C
使用环境湿度：≤90%RH
体积：400×350×200 mm3 重量：7kg

术语定语：

刚分、刚合速度：动静触头刚分后，刚合前10ms触头运动的平均速度（为油开关定义）。
平均速度：开距/时间
开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此数据）。
开关超行程：动触头从动作开始到刚分闸位置之间的距离（测分闸速度时得到此数据）。
总行程：开关开距+开关超行程。

产品参数：

1、时间测量
            同时可测量断口数：≤12个
            测定过程整定时间：0～6秒
            分辨率：0.1ms
2、开关开距、开关超行程、弹跳幅度测量
            量程：＜1000mm
            分辨率：1mm
3、测量误差
              时间测量误差：±1%
            行程测量误差：±1%.
4、速度测量范围：0～20m/s
5、内置电源
                输出电压：20V～230V 误差：1%
6、工作条件
            工作电压：AC220V±10%
            频率：50Hz
            功耗：≤60w
            使用环境温度：0～40°C
            使用环境湿度：≤90%
            体积：400×350×200 mm3
            重量：7kg
