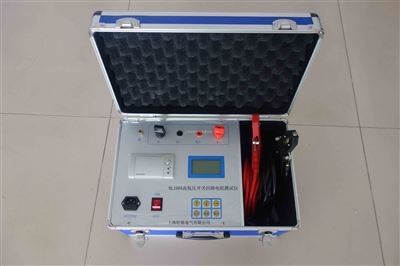

回路电阻测试仪

性能特点：
MS2520H-I型回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用国家标准GB736所推荐的100A直流，可在100A电流的情况下测得被试品的电阻值。本仪器采用双液晶显示屏阻值及电流值，克服了红色数码管显示器在阳光下不便读数的缺点，具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。
技术参数

1、测量范围：0~4mΩ （50A档） 0~2mΩ （100A档） 0~1.33mΩ （150A档） 0~1mΩ （200A档）

2、测试电流：DC50A、100A、150A、200A固定输出

3、测量精度：±(0.5% rd+2d)

4、连续工作时间：5s~599s

5、显示方式：大屏幕中文液晶显示

6、通信方式： RS232串口

7、工作电源：AC220V±10% 50Hz

8、整机功率：1200W

操作程序
⒈ 按四端子接法接线。

⒉ 打开电源。

⒊ 按测量键即可（如电流显示A值小于100A后，可通过面板电流微调进行校正）。

⒋ 测量显示值后，需保存数据。

⒌ 测量结束后，请关掉电源。

⒍ 测试钳请爱护。

使用说明
　 1. 按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。
2. 接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000”（可在未数允许一位数跳动）。
3. 按测量开关，调节电流输出旋钮（按顺时针）至电流表头显示“100.0”时，再读取阻值表头上的数字即为被测试品的阻值，并作记录。（若显示“1”表示所测回路超量程）。
4. 测试完毕，将电流输出调节旋钮（按逆时针）调至最小，复位测量开关，再切断电源开关。
5. 如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。
