	离心机现场动平衡测量仪-扬州达瑞点击次数：1940 发布时间：2020-07-13 10:42:47 我要订购

描述

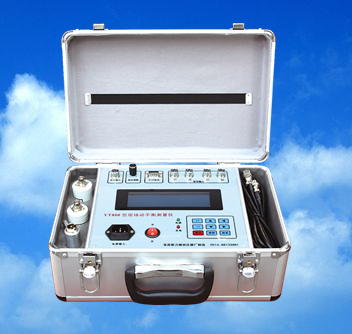

离心机双通道现场动平衡测量仪
离心机现场动平衡测量仪是一款高精度、高性能的现场动平衡仪。关键技术在于采用先进的软件、硬件数字处理技术，实现了恒带宽的相关滤波。可以将频率差在0.2Hz以上，也就是在转速大于12转/分的振动信号区分开来。显示了一起优异的滤波特性和强大的抗干扰能力。
在相同的环境工况条件下，动平衡仪VT800相比VT700，动平衡测量中，振动与相角的测量值表现更加稳定、更加可靠、重复性、一致性更加好，进一步提高动平衡仪的测量精度，尤其改善了小信号状态下的现场动平衡运用效果。
技术参数
１.一般测量：
转速测量：           30～30,000 rpm
振动测量：           0.01～5000μm  （峰峰值）
0.01～2000mm/s （有效值）
振动分析：           FFT  频谱分析
显示方式：           64X240点阵图形液晶汉化菜单
键   盘：            八键
２.动平衡测量：
测量点数：       单测点或单面
双测点或双面
同频工作转速：       300～30,000 rpm
同频振幅量程：      0.01～5000μm  （峰峰值）
振动烈度量程：       0.01～2000mm/s （有效值）
相位精度：           0-360°±1 °
不平衡量减少率： ≥95％
动平衡测量中三个重要要求
.1、转速传感器的安装
1.1、使用光电转速传感器时，应先在转轴上作好光电标记，作为零相位。光电标记通常用白色双面胶纸作为反光纸。反光纸与被测物体的颜色反差越大，测量结果越好。如反差不明显，建议以涂刷黑漆或粘贴黑色电工胶布等方式增加反差。反光纸的宽度应视转轴直径而定，大直径转轴要宽一些，大约对应角度为3-5度左右。
用软管磁力支架将光电传感器发射管的红光正对反光纸，间隙1～30cm之间。注意观察光电传感器后面的红色发光管（动作指示灯），动作指示灯接收到反射信号时应不停的闪烁。调节光电传感器上白色的灵敏度旋钮，使动作指示灯在不停的闪烁。
调节的步骤：先逆时针调节灵敏度旋钮，使动作指示灯变绿，然后再顺时针调节灵敏度旋钮，使动作指示灯变红并闪烁。仪器上才会有相应稳定转速显示。
1.2、使用霍尔传感器时，应先在皮带轮或转子平面上安放好小磁钢，作为零相位标记。用软管磁力支架将霍尔传感器固定，正对着磁钢，间隙大约5-10mm左右。通上电以后，霍尔传感器上指示灯亮。在低速转动时霍尔传感器指示灯在不停的闪烁，面板上光电指示灯也在不停的闪烁。仪器上会有相应的稳定的转速显示。
安放小磁钢注意事项：1.磁钢有正反二面区分。有园圈标记的面朝外，对着霍尔传感器，否则会没有输出。2.为了增加磁钢吸力，防止转子高速运转时因离心力飞出，请用502胶沿磁钢四周滴一圈。3.磁钢最好安放平面上，如果平面上有孔；有槽；有飞沿安放更安全可靠。
2、振动传感器的安装
2.1 、振动传感器分加速度传感器和速度传感器二类，加速度传感器适用于高频振动，速度传感器适用于低频振动。速度传感器是无源的，其抗干扰性优于加速度传感器，加速度传感器其频响好，线性好又优于速度传感器。
振动传感器用来拾取设备振动信号。使用时应将磁吸座牢固的吸在待测点上，指支撑转子的轴承座上，并且越靠近轴承座越好。该传感器可在任意角度测量，原则上是测到振动幅度最大，数值最稳定的方向测量。注意振动传感器一般要安装在垂直于转子轴的水平方向位置进行测量。
2..2、磁吸座是由铝铁硼磁钢和专门设计磁路构成的安装吸盘，M5螺钉可拧入振动传感器下部螺孔中，这种磁吸座可十分方便地将传感器安装在铁磁材料的设备轴承座上。而对非铁磁材料的设备，用户需要另打孔攻丝进行固定。
3、相位角的确定
零相角的定义：从参考标记逆设备转子旋转方向看，从亮到暗的边缘。
    光电传感器以贴白色反光纸的位置，作为相位角的零度。霍尔传感器以安放小磁钢的位置，作为相位角的零度。激光传感器以贴专用反光纸的位置，作为相位角的零度。以转子旋转方向的逆方向数相位角的度数。这点千万不能弄错，否则动平衡计算结果越变越差。
    稳定的转速测量，稳定的振动信号测量，正确相位角定义，是动平衡计算结果成败的关键。
在做动平衡的测量过程中，振动传感器和转速传感器安装位置应始终保持不变。
